如何更全面的書寫膠球清洗裝置的基本供貨范圍？
設計及制造標準：
1膠球清洗裝置設計、制造所遵循標準應按以下原則執行：
1.1凡按引進技術設計制造的設備，按引進技術相應的標準及相應的引進公司的標準規范進行設計、制造、檢驗。
1.2以國內技術設計制造的產品，按相應的國家標準、行業標準或企業標準進行設計、制造、檢驗。
1.3在按以上技術標準設計制造的同時，還滿足最新版的電力行業(包括原水電部、原能源部)相應規范標準，當兩者有矛盾時，以電力行業標準為準。
1.4在按相應技術標準設計制造的同時，還滿足有關安全、環保及其它方面最新版的國家強制性標準和規程(規定)的要求。
1.5如果招標書中存在某些要求高于上述標準，則以招標書的要求為準。
1.6投標方提供設計制造的規范、規程和標準：DL/T581-2010《凝汽器膠球清洗裝置和循環水二次過濾裝置》。
膠球清洗裝置及循環水二次過濾裝置產品已通過ISO9001:2000產品質量認證，并按ISO9001:2000標準要求建立質量管理體系并形成文件，加以實施和保持，并進行持續改進。總經理負責領導公司建立、實施、保持并改進質量管理體系；管理者代表負責建立、實施、保持質量管理體系，并向總經理負責；企管部為質量管理的歸口部門，在管理者代表的領導下，負責日常的質量管理工作，確保質量管理體系有效運行；質管部、技術部、生產部、供應部為具體實施部門，為嚴格控制產品質量而實施各項措施確保產品質量。
技術文件及圖紙要清晰、正確、完整，能滿足水泵安裝、啟、停及正常運行和維護的要求。
投標方具備有效方法，控制所有外協、外購件的質量和服務，使其符合本協議的要求。
投標方保證膠球清洗裝置滿足本招標書提出的性能要求，如不能達到上述要求，投標方有義務進行改進。如因設備改進延誤工程工期，投標方負有完全責任，按合同條款解決。
在安裝和設備保質期間發現部件缺陷、損壞情況時，投標方首先提供更換的零部件，在證明為設計和制造原因時，投標方免費更換，在確認為招標方責任時，招標方負責更換零部件的費用。
在設備質量保證期后，投標方仍有義務對設備的完好和正常運行提供技術支持。當設備出現故障時，投標方仍積極配合招標方解決技術問題及保證及時提供檢修零部件。
供貨范圍

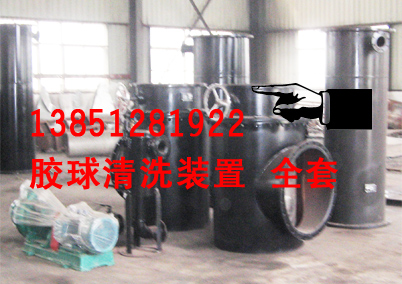

1膠球清洗裝置1套供1臺機組，至少包括如下設備：
2臺收球網及配套執行器；
1臺裝球室及配套執行器；
1臺膠球泵、配套電動機及安裝底座；
1個膠球分配器；
1套系統配套閥門；
程控柜(含動力柜、PLC單元等)；
就地儀表及其安裝材料；
就地設備到程控柜(含動力柜、PLC單元等)之間的動力、控制等電纜
動力電纜型號為ZRC-YJV-1,控制電纜為ZRC-KVVP2-1
設備安裝用地腳螺栓及附件（墊片及螺栓等）；
接口反法蘭及其所有連接附件
基本供貨范圍（不限于下列）：
賣方確保供貨范圍完整，以能滿足用戶安裝、運行要求為原則, 在技術規范中涉及的供貨要求也作為本供貨范圍的補充，若在安裝、調試、運行中發現缺項(屬賣方供貨范圍)由賣方補充。
1.1收球網及配套輔助驅動；
1.2裝球室；
1.3膠球泵、配套電動機及安裝底座；
1.4膠球自動計數器；
1.5膠球；
1.6二次濾網及配套輔助驅動；
1.7雜物過濾裝置；
1.8系統配套閥門；
1.9程控柜(含動力柜、PLC及顯示單元等)；
1.10監控儀器、儀表；
1.11設備安裝用地腳螺栓及附件（墊片及螺栓等）；
2 賣方供貨范圍（附件及1條所列設備及附件均為賣方供貨范圍）
1 設備材料規格和供貨范圍
1 交貨范圍
2 冷凝器/熱交換器/冷卻水系統設計標準
3 質量控制及質量保證
4 建議清洗方式及膠球選擇
連續運行方式
膠球直徑、類型、硬度
基本加球數量 300 個/每裝球室
5 設計參數
設計壓力 0.25 MPa
測試壓力 0.375 MPa
設計溫度 50 C
6 標準材料及防腐
6.1 收球網段
主法蘭 Q235A
管殼 Q235A
內部件 304不銹鋼
螺栓和螺母(與冷卻水接觸件) 304不銹鋼
內表面 防腐涂層（瀝青漆）
外表面 240m底漆
6.2 膠球循環泵
泵殼/葉輪 304不銹鋼
外表面 2 40 m底漆
6.3 裝球室
材料 304不銹鋼
外表面 不銹鋼噴砂
6.4 硅膠球
材料 硅膠
6.5 二次濾網
主法蘭 Q235A
管殼 Q235A
內部件 304不銹鋼
螺栓和螺母(與冷卻水接觸件) 304不銹鋼
內表面 防腐涂層（瀝青漆）
外表面 240m底漆
6.6 雜物過濾裝置
材料 304不銹鋼
外表面 不銹鋼噴砂
6.7 所有球閥 304不銹鋼
6.8 控制面板 鋼板, 浸漆
7 工作電壓及頻率
工作電壓 380 V
頻率 50 HZ
控制電壓 220 V
8 電氣配置
控制電纜 ZR-JYPVP不小于1mm2
壓差變送器 上潤/川儀
接觸器、繼電器、熱繼電器 SCHNEIDER/歐姆龍
PLC SIEMENS
序號 數量 名稱 規格
1 2套 膠球泵 IZJ100
供應商/制造商
流量 60 m3/h
揚程 15 mH2O
轉速 1450 r/min
密封型式 機械密封
泵體材料 鑄鐵
葉輪材料 鑄鐵
進口公稱壓力/口徑 1.6/100 MPa/mm
出口公稱壓力/口徑 1.6/80 MPa/mm
驅動電機 112M
額定功率 11kW
額定電壓 380V
泵組外形尺寸 mm
泵與電機重量 kg
每套包括：
1 臥式離心泵 鑄鐵
1 膠球泵、電機共用安裝底座 鑄鐵
1 聯軸器防護罩
1 地腳螺栓
3 2套 收球網段
供應商/制造商
接口法蘭直徑 DN1200
網板直徑 DN1600
收球網網板孔徑 ?8 mm
收球網段長度 2400mm
收球網設計承壓 0.4MPa
水阻 ＜0.49 mH2O
保證收球率 >95%
清掃葉片輔助驅動電機功率 kW
重量
每套包括：
1 收球段管殼 Q235A內壁刷防腐涂層
2 連接法蘭 DN1200PN1.6
1 收球網 304不銹鋼
1 收球網清掃葉片 304不銹鋼
1 清掃葉片輔助驅動
1 出球口 DN80
1 檢查人孔 DN500
4 2套 裝球室
供應商/制造商
裝球室容積
外形尺寸
重量
每套包括：
1 裝球罐 φ500×900,304不銹鋼
1 裝球管，手動球閥 φ80,304不銹鋼
1 卸球管，手動球閥 φ80,304不銹鋼
1 收球電動執行器 HL50S
1 觀察窗/人孔
1 膠球收集桶，帶過濾網 304不銹鋼
5 3000 硅膠球
供應商/制造商
膠球 硅膠
膠球直徑 18mm
膠球密度分布 1.02~1.06 T/m3
膠球使用壽命 15~20周(24小時運行)
膠球使用數量 每個裝球室 只
6 4套 二次濾網
供應商/制造商
總長 mm
每套包括：
1 二次濾網管殼 Q235A
2 連接法蘭 DN800PN1.6
1 濾網 DN1200，304不銹鋼
1 二次濾網螺旋清掃葉片 304不銹鋼
1 清掃葉片輔助驅動 kW
1 排污口 DN 100
2 二次濾網壓差測量接口 DN10
1 檢查手孔 DN200
7 2套 雜物過濾裝置
每套包括：
1 過濾器罐體 φ500×900,304不銹鋼
1 雜物入口管 DN100,304不銹鋼
1 雜物出口管 DN100,304不銹鋼
1 壓差測量接口 DN10
8 2套 電氣控制柜 膠球清洗與二次濾網集成，觸摸屏操作
生產廠家
柜體品牌
顯示屏形式 觸摸屏
可編程控制面板
PLC SIEMENS S7200-226
外殼防護等級 IP 55
工作電壓/頻率 380 V/50 HZ
控制電壓/頻率 220 V/50 HZ
外形尺寸
重量
9 2套 裝球室、過濾器、膠球泵、控制柜集成裝置
包括：
1 集成柜體 mm
1 基礎底板 碳鋼
1 地腳螺栓組
9 膠球系統閥門
包括：
8只 電動球閥(DN100), 1.6MPa
4只 電動球閥(DN80), 1.6MPa
4只 不銹鋼球閥(DN100), 1.6MPa
8只 不銹鋼球閥(DN80), 1.6MPa
10 監控儀表
包括：
6套 壓差變送器
型號
11 包裝
按照相關國家標準
12 運輸
運輸至項目現場
2 專用工具 （無）
3 備品備件
序號 名稱 規格型號 數量 生產廠家
1 膠球泵機械密封 2
